View Draw Cycle

오늘은 View Draw Cycle에 대해 정리해볼거에요.
평소에 layoutSubviews와 같은 View Draw Cycle에 해당하는 메소드를 오버라이딩하여 사용하는 경우가 있었는데, 이 메소드가 언제 호출되는지도 모르고 사용하는 건 잘못되었다고 생각하여 이번 기회에 정리해보려고 합니다!

틀린 내용이 있을 수 있습니다. 😂

Run Loop

View Draw Cycle을 알아보기 전에 먼저 런루프에 대한 사전지식이 필요합니다.

하지만 아직 런루프에 대해 학습하기 전이고,
오늘은 뷰 드로잉 사이클에 대해 학습해보기로 했으므로 간단하게 알아보겠습니다.

런루프란?

• Event(Input source, timer)를 처리하는 루프 객체
• 수행해야 하는 작업이 있을 때 thread를 일하게 하고, 작업이 없을 때 thread를 쉬게하려는 목적으로 고안됨
• 모든 스레드마다 하나씩 존재함
• 자동으로 시작되지 않음
• 메인스레드에서만 자동으로 실행

iOS 에서 발생하는 모든 이벤트는 RunLoop를 거쳐 처리됩니다.
RunLoop는 모든 스레드에 하나씩 존재하면서 시스템에 들어오는 두 종류의 이벤트 Input Source 와 Timer Source를 처리하는 객체입니다.

UIApplication이 실행시켜주는 메인 스레드를 제외하고는 런루프는 자동으로 실행되지 않습니다.

위 그림은 메인 스레드의 런루프인 메인 런루프의 실행 순서입니다.

터치와 같은 유저이벤트가 발생하면 이벤트(시스템 영역)를 생성, 시스템에 들어오는 이벤트들은 포트를 거쳐 Event Queue라는 대기열에 쌓이게 되고, 런루프는 실행이 될 때 여기에 있는 이벤트들을 가져와 처리하게 됩니다.
(루프라고 해서 자체적으로 무한 루프처럼 동작할 것 같지만 그렇지 않음)



런루프가 가져온 이벤트들은 UIApplication 객체에 전달되고 Core Object들 안에 있는 핸들러를 호출해줍니다.

핸들러들은 우리가 작성한 코드를 호출해주는데, 이러한 메소드들이 반환되면 다시 제어는 메인 런루프로 돌아가게 됩니다.

위 내용이 이해가 잘 안되는데, 자료를 찾기 어렵네요ㅜㅜ



그 다음 메인 런루프는 View들을 배치하고 다시 그리는 역할을 하는 Update Cycle을 수행합니다.

Update Cycle

Update Cycle은 Constraint, Layout, display 작업의 사이클을 뜻합니다.

이러한 사이클은 런루프의 마지막 단계에서 실행되기 때문에,
이벤트의 발생과 View가 갱신되기 까지는 딜레이가 존재합니다.

iOS 애플리케이션은 초당 60~120 사이클이 실행되기 때문에, 유저는 UI와 상호작용간의 차이를 느끼지 못합니다. (1프레임당 1사이클)



그렇기에 내가 View를 갱신하기를 원하는 시점과 실제로 갱신되는 시점이 다를 수 있습니다.

이러한 문제를 해결하기 위해 애플에선 View의 업데이트 메소드를 제공합니다.



Update Cycle 은 위에 언급했듯이, 아래의 3단계를 거쳐 View를 갱신합니다.

1. constraint: 오토레이아웃 제약 조건을 계산합니다.
2. layout: 제약 조건에 맞추어 layout을 계산합니다.
3. display: 계산된 layout대로 화면에 배치합니다.

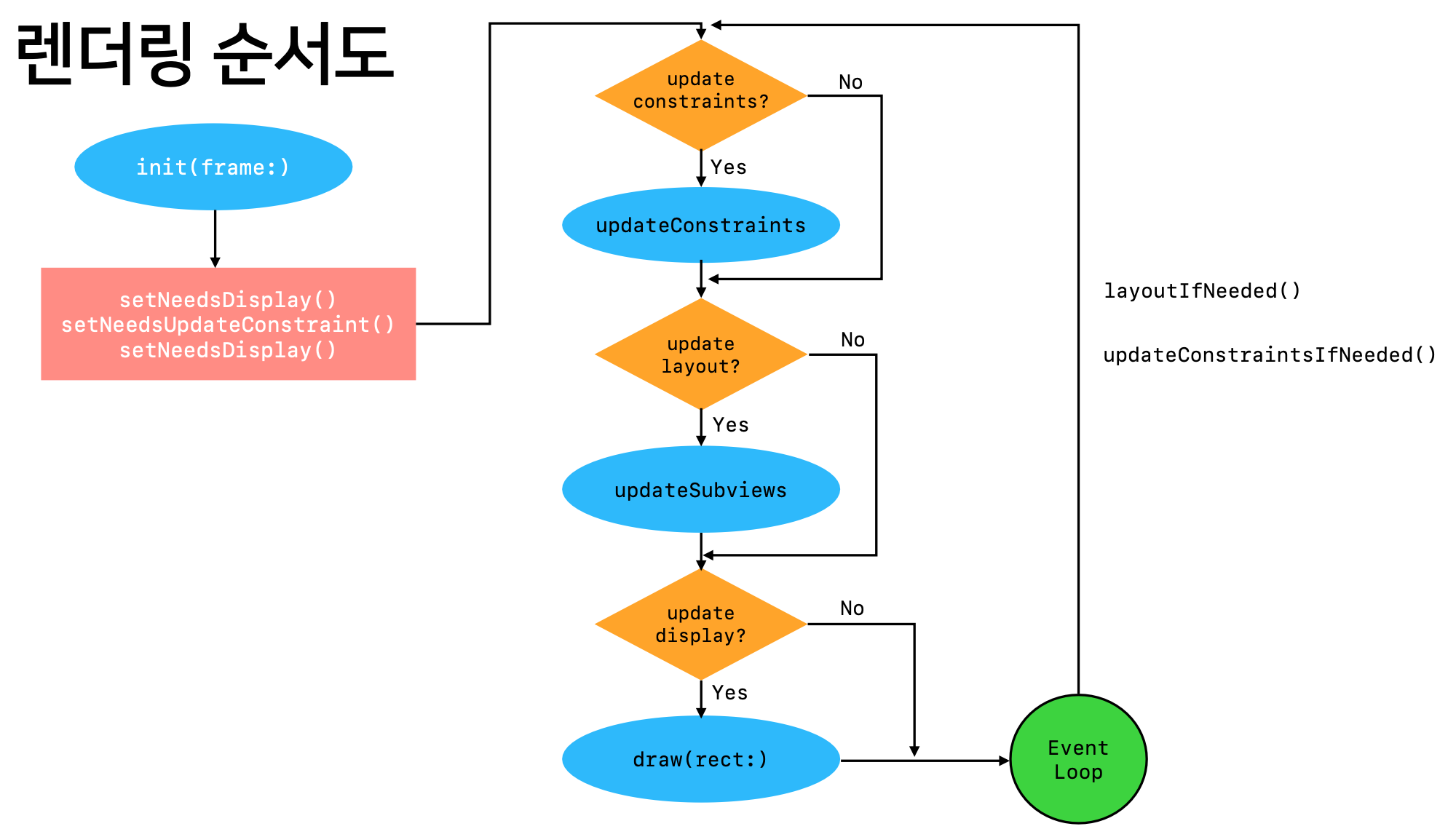

순서는 아래와 같습니다. 각각의 메소드가 무슨 역할을 하는지는 아래에서 확인해보겠습니다.

Constraint

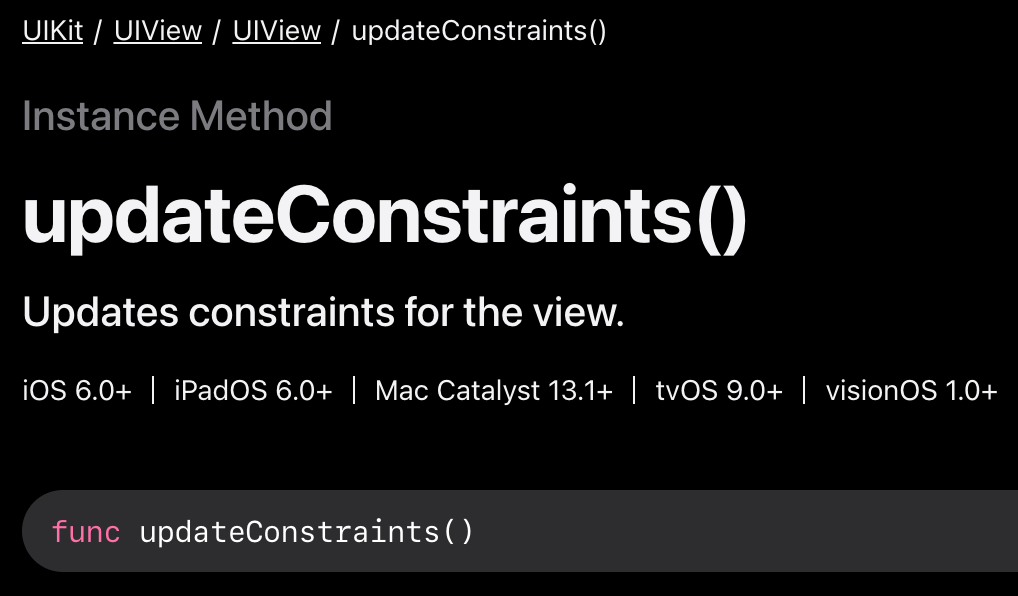

updateConstraints()

오토레이아웃을 사용하는 뷰의 constraint 들을 업데이트하는 메소드.
updateConstraint는 오직 오버라이딩되어야 하며 명시적으로 호출되어서는 안됨.
constraint 를 업데이트하고 싶다면, 시스템에게 updateConstraint()를 호출하도록 요청해야함.

setNeedsUpdateConstraints()

다음 Update Cycle에서 제약조건들에 대한 갱신이 일어나도록 updateConstraints() 를 예약하는 메소드

updateConstraintsIfNeeded()

오토레이아웃을 사용하는 뷰에 대해서 즉시 updateConstraints() 호출을 시스템에게 요청하고 런루프가 끝날 때까지 기다리지 않는 메소드

Layout

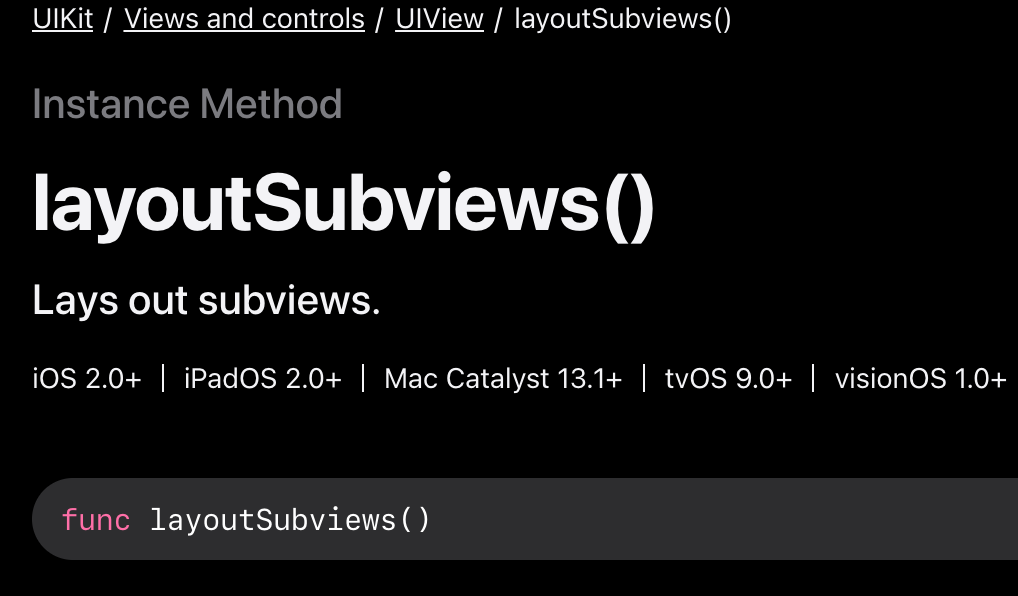

layoutSubviews()



UIView와 하위 모든 서브뷰들에 대한 위치와 크기의 변경을 처리하는 메소드.
제약 조건을 통해 각 뷰들의 레이아웃을 계산한다.
이 메소드는 해당 뷰와 모든 하위뷰에 대해 적용되기 때문에 비용이 비싼 메소드입니다.
그렇기에 애플에선 오버라이딩하는 것 이외에 외부에서 호출하지 말라고 하고 있습니다.
대신 아래에서 소개할 메소드들을 통해 간접적으로 호출할 수 있습니다.

setNeedsLayout()

이 메소드는 시스템에게 자신을 호출한 뷰의 레이아웃이 다시 계산되어야 한다고 알려주고 즉시 반환됩니다.
대신 뷰는 다음 update cycle에 갱신됩니다.

layoutIfNeeded()

이 메소드는 setNeedsLayout과 같이 간접적으로 layoutSubviews를 호출할 수 있는 메소드입니다.
하지만 다음 update cycle에 예약하는 것이 아니라 즉시 레이아웃 업데이트를 요청합니다.

호출한다고 무조건 업데이트해주는 것은 아니고, 변경사항이 있다고 마킹된 뷰들에 대해서만 업데이트해준다고 합니다.

Display

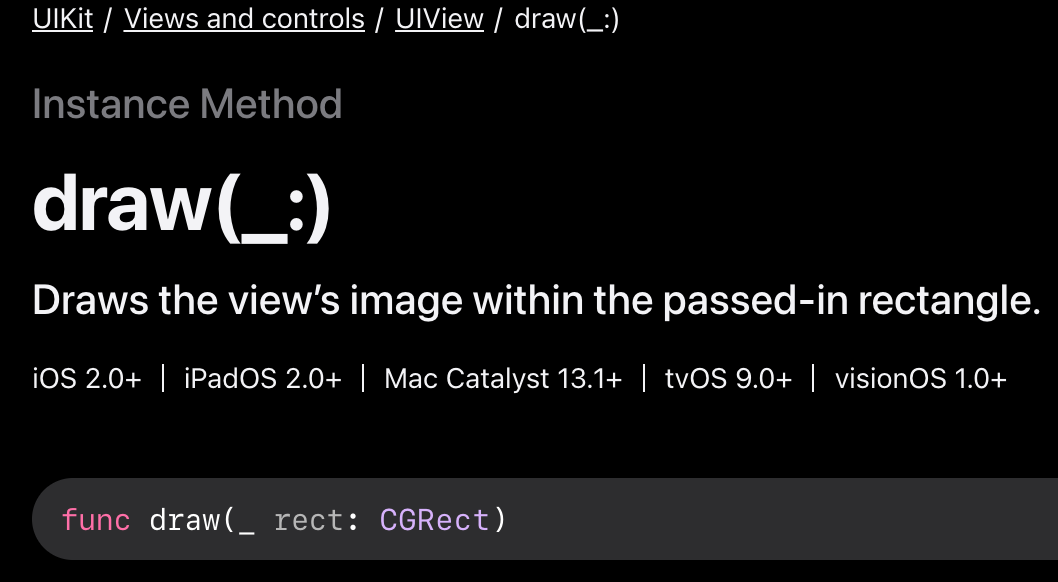

draw(_: )



이 메소드는 호출한 뷰의 디스플레이를 그리는 메소드입니다.
서브뷰들에 연쇄적으로 호출되던 layoutSubviews와 다르게 이 메소드는 호출한 뷰의 디스플레이만 다시 그립니다.
이 메소드 또한 시스템이 호출해주는 메소드이므로 외부에서 호출하지 않습니다.
대신 아래에서 소개하는 메소드들을 통해 간접적으로 호출할 수 있습니다.

setNeedsDisplay()

동작 방식은 setNeedLayout() 이랑 같습니다.
디스플레이에 변경사항이 있으니 draw()를 호출해달라고 시스템에게 예약합니다.
그리고 다음 사이클에서 다시 그리게됩니다.

뷰의 특정 부분만 업데이트하고 싶다면 CGRect를 인자로 줄 수도 있습니다.

displayIfNeeded()

이 메소드 또한 동작방식은 layoutIfNeeded() 와 같습니다.
시스템에게 즉시 draw() 를 호출해달라고 요청합니다.

하지만 런루프의 흐름을 깨뜨리는건 좋지 않은 방법이고,
공식문서에서도 setNeedDisplay()를 사용하기를 귄장하고 있습니다

정리!

위 내용들을 표로 정리하면 아래와 같이 됩니다!

UIViewController & UIView 라이프사이클

아래 그림은 ViewController의 라이프사이클과 UIView 가 그려지는 순서입니다.
위에서 설명한 constraint -> layout -> display phase 순서대로 진행되는걸 볼 수 있습니다.

drawRect 와 draw 는 둘다 UIView의 메소드인데, 차이점은 잘 모르겠네요ㅜㅜ

알게 된다면 추후 업뎃을 해보겠습니다.

drawRect() 는 objc 메소드 / draw() 는 swift 메소드였네요ㅎㅎ



서브뷰 구조에서의 호출 순서

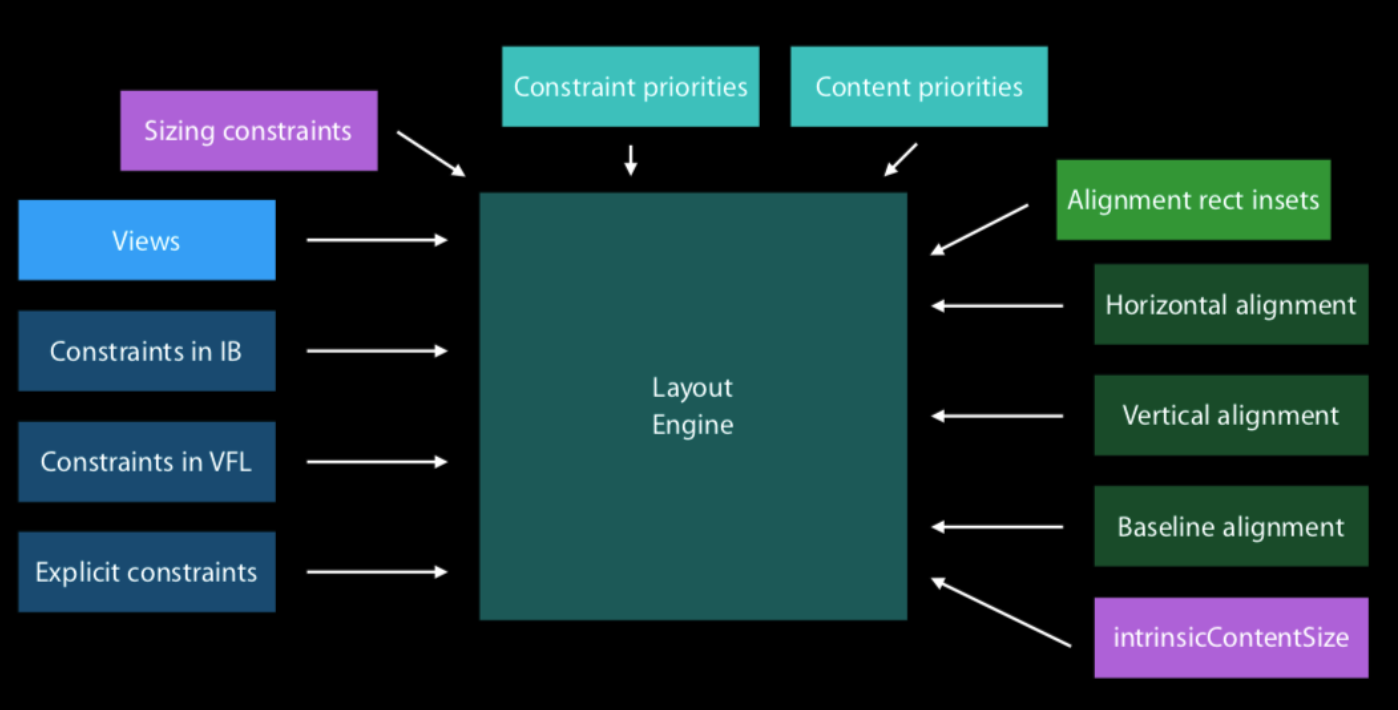

wwdc18 - High Performance Auto Layout



update Constraint는 가장 위에 있는 서브뷰부터 계산되고, layout은 베이스뷰부터 계산됩니다.
display 도 우리 눈에 보이듯이 베이스뷰부터 그려지게 됩니다.



Layout Engine

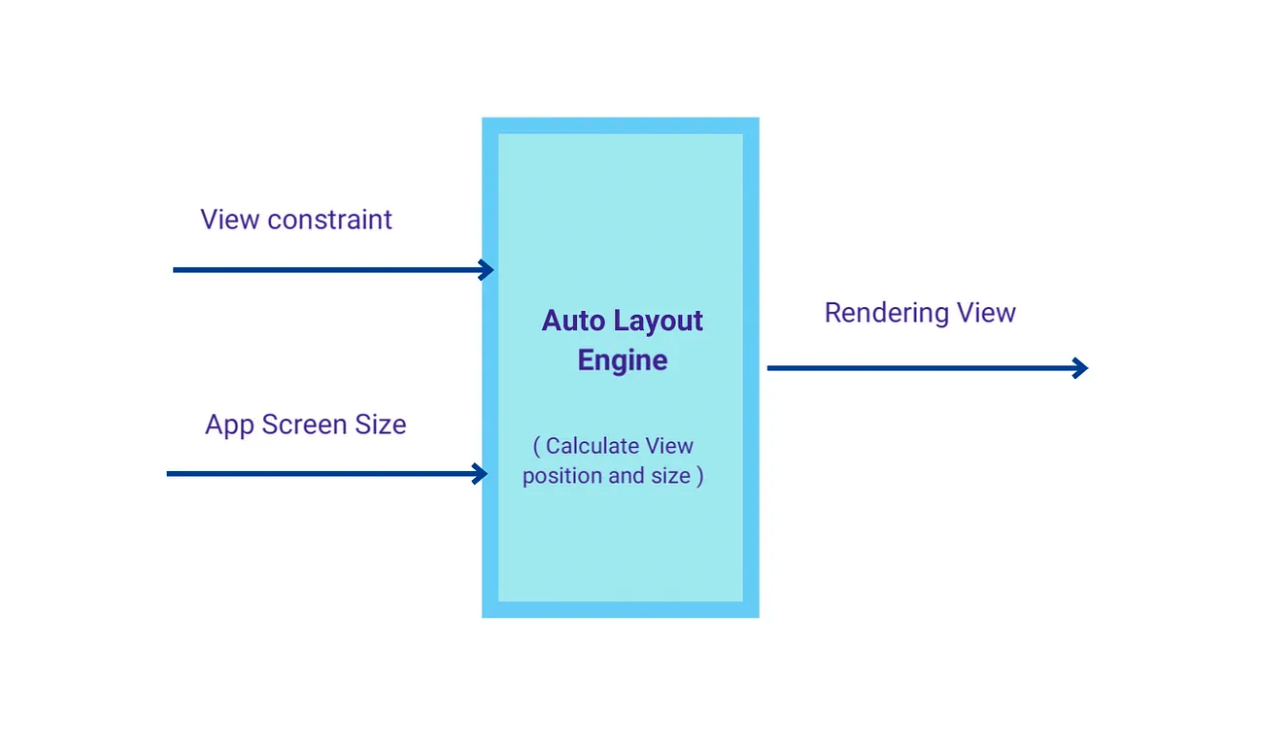

레이아웃 엔진은 스크린사이즈와 제약조건을 통해 layout(사이즈, 위치)를 계산하는 역할을 합니다.

다양한 화면을 대응하기 위해 오토레이아웃이 생기면서 constraint phase가 생겼고,
아마 Constraint와 Layout 사이에서 레이아웃 엔진이 계산을 담당해주는 것 같습니다. 🤔

레이아웃 엔진이 어디에 위치하는지는 정확하지 않으니 넘어가겠습니다.
