[소프트웨어 공학] 순차 다이어그램(Sequence Diagram)

순차 다이어그램(Sequence Diagram)

시스템의 동적 흐름
서비스 제공 과정 표현 모델
서비스 객체 정의 -> 객체 간 메시지 송수신 과정을 시간 순서에 따라 정의
- " 객체명: 클래스명 " 형식으로 맨 위에 객체 표시
  - ex) youngk: Person
- 왼쪽에서 오른쪽으로 객체 나열
객체 간의 송수신 메시지 형식
- [시퀀스 번호][가드] : 리턴 값 := 메시지명(인자..)
  - 위에서 아래 방향으로 시간(시퀀스) 진행

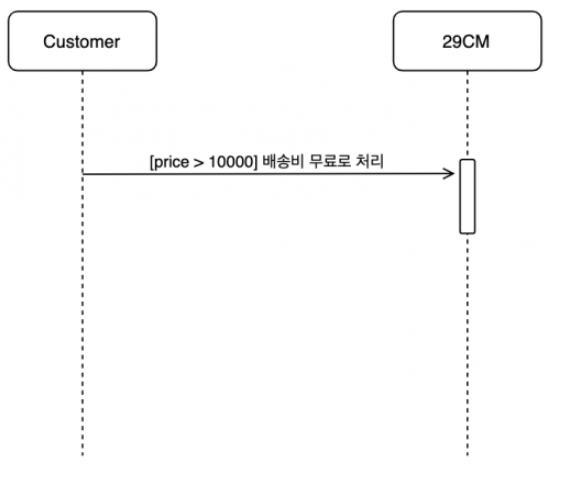

  - 가드: 메시지 송신 조건

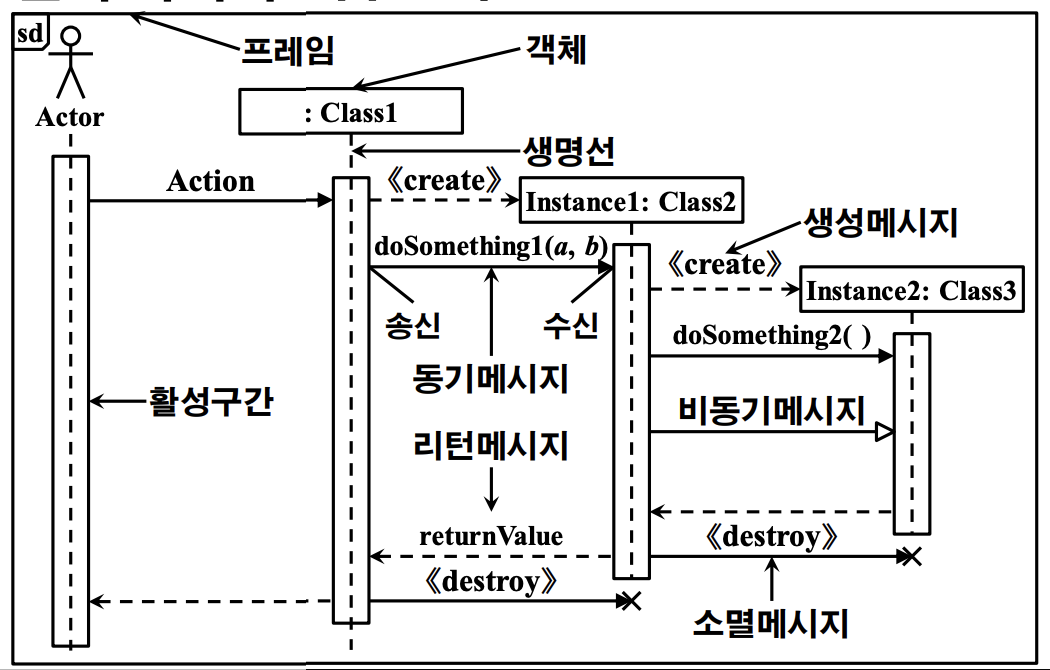

프레임: 다이어그램을 특정하는 wrapper
- 왼쪽 위 모서리에 다이어그램 타입과 이름 기입
  - sd: sequence diagram(순차)
  - ud: usecase diagram(유스케이스)
  - cd: class diagram(클래스)
- 하나의 시나리오 단위로 표시
다이어그램 외부에서 ref 키워드로 참조 가능
- 객체 간의 상호작용을 효율적으로 표현
- 결합 프래그먼트로 반복 조건 명시
  - loop interactio operation (opt, alt oar, ref)
  - 조건 option, 택일 alternation, 병행 parallel, 참조 refrence

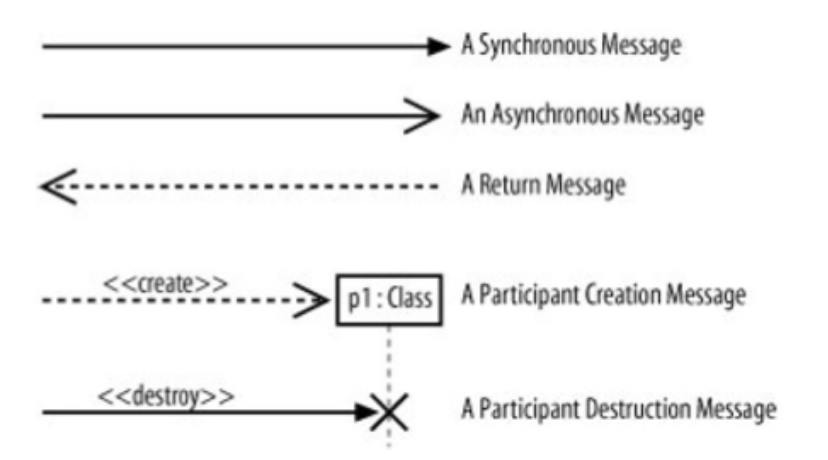

유형	의미

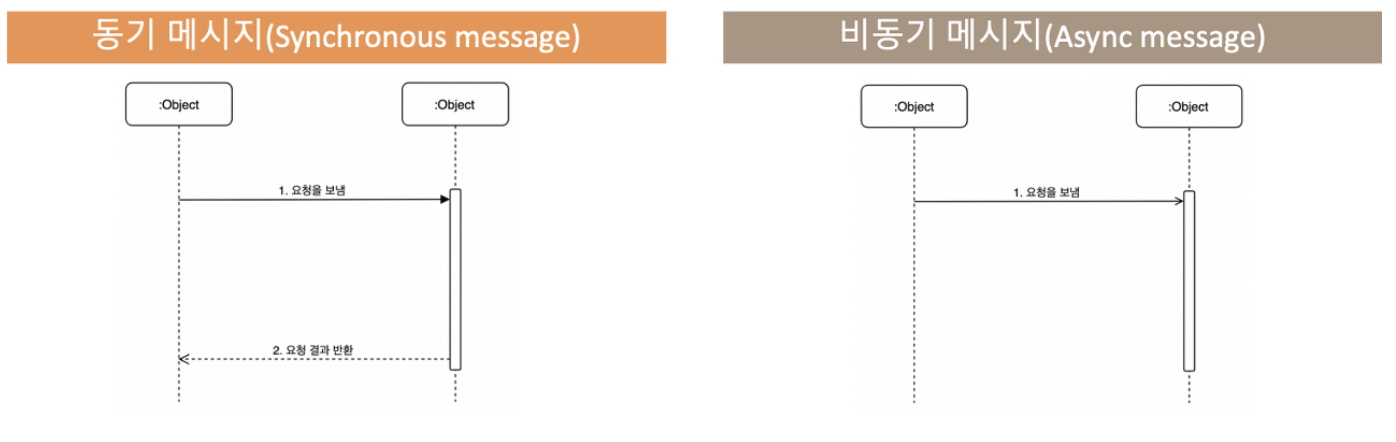

동기 메시지(Synchronous message)	메시지 전송 객체가 계속하기 전까지 동기 메시지에 대한 응답을 기다림. 프로그램 내 일반적인 함수 호출과 동일한 동작 방식의 메시지를 표현
비동기 메시지 (ASync message)	메시지 전송 객체가 계속하기 전까지 응답을 요구하지 않는 메시지. 전송 객체의 호출만을 표시. 보통 개별 쓰레드 간의 통신 및 새 쓰레드의 생성에 사용

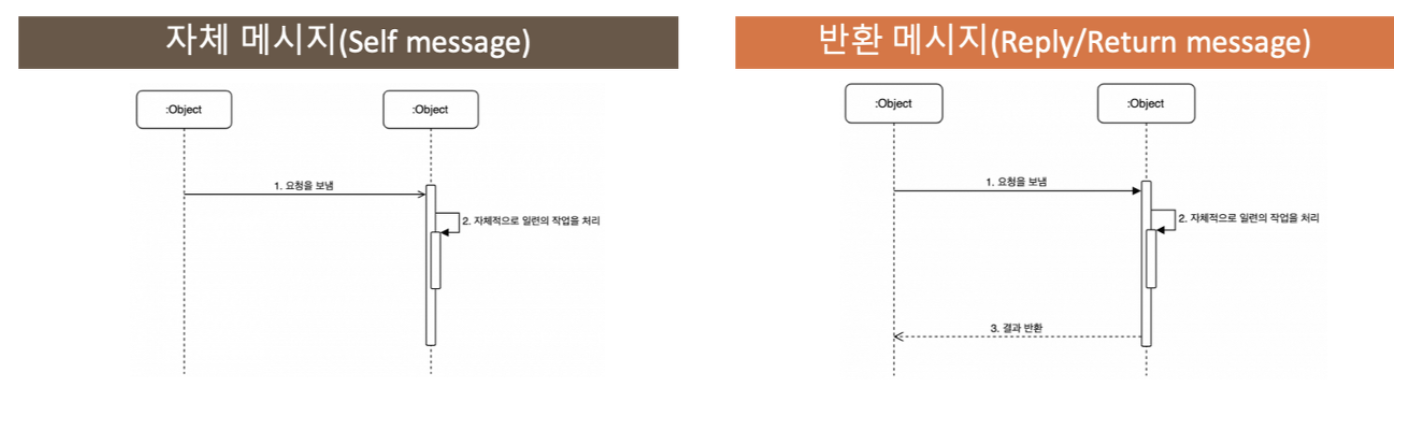

자체 메시지 (Self message)	인스턴스간의 상효작용 뿐만 아니라 하나의 인스턴스에서 처리를 하는 방법도 종종 있습니다. 이럴때는 self 메시지를 사용할 수 있습니다. self message는 본인의 lifeline으로 재귀 하는 화살표를 가지고 있습니다. 자신에게 보낸 메시지입니다. 결과로 생성된 실행 발생이 전송 실행 위에 나타남.
반환 메시지 (Reply/Return message)	이전 호출의 반환을 기다리는 객체에게 다시 반환되는 메시지.
